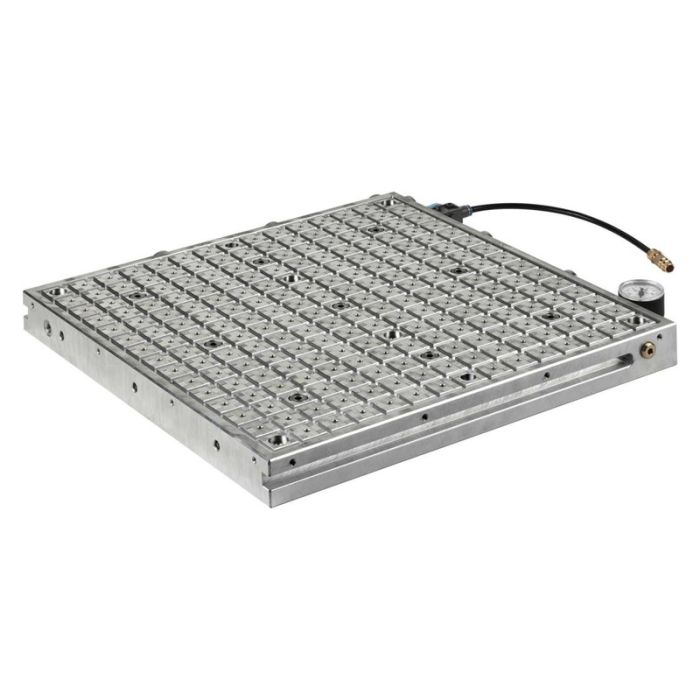

AMF - Placa de prindere in vid grila 12.5mm 400x400mm amf [564848]

Caracteristici suplimentare

• Partea superioară cu caneluri și puncte de aspirare
• Mărimea dorită a piesei de prelucrat poate fi determinată prin introducerea cablului de etanșare
• Poziționare ușoară prin găurile pentru știfturi de oprire sau prin opritoare excentrice laterale, reglabile pe înălțime
• Poate fi atașată la placa de bază (de exemplu, masa mașinii) prin caneluri laterale sau orificiile de fixare (pentru M8)
• Orificii de montare Pot fi integrate în sistemul de prindere cu punct zero AMF Zero-Point dimensiunea 20
• Poate fi operat cu o duză Venturi integrată sau cu o pompă de vid externă
• Gata de utilizare imediată
• Puncte de aspirație conectate între ele
• Cu filet de fixare M4 pentru atașarea plăcii adaptoare Nr. 7800APA
• Toate canelurile etichetate folosind un sistem de coordonate
• Găuri de blocare D4 mm pentru poziționarea componentelor cu știfturi de oprire
• Economii de costuri prin utilizarea duzei Venturi – redus consumul de aer comprimat, rezultând costuri de operare scăzute. Exemplu: 1 m³ de aer comprimat costă 0,0078 EUR. Cu un consum mediu de 49 l/min. Aceasta corespunde cu 0,023 €/h
• Puncte de aspirație multiple, care fac posibilă divizarea flexibilă a câmpului și strângerea mai multor piese
• Plăcile de vid pot fi combinate între ele
• Forțe mari de reținere
• Coeficientul ridicat de frecare permite strângerea sigură a suprafețelor neprelucrate ale piesei de prelucrat
• Etanșarea cablurile compensează micile denivelări de pe suprafața piesei de prelucrat
• Pentru lucrări de frezare și șlefuire Livrare: Placă de prindere în vid din aluminiu, duză Venturi integrată, amortizor, vacuometru, supapă de închidere, furtun pneumatic de 2 m, filtru de aspirație, opritoare excentrice, dop niplu pentru racord aer comprimat și 10 m cablu de etanșare Ø 4 mm negru și 10 m cablu de etanșare Ø 4 mm gri. Notă: Funcționare numai cu aer comprimat uscat și neuns! Volumul maxim de aspirare în atmosferă: 48,8 l/min. Temperatura mediului: 0°C - 60°C Temperatura mediului: 10°C - 50°C. Vă rugăm să rețineți instrucțiunile de asamblare 7800.
